Начало работы с Raspberry Pi Zero

Рекламное объявление

Если вам повезло купить журнал с одним приклеенным к фронтуили вы терпеливо ждали после покупки полного комплекта в Интернете, есть вероятность, что вы теперь являетесь счастливым владельцем компьютера за 5 долларов, малина пи ноль Raspberry Pi запускает модель $ 5 Ноль: вот как она сравниваетсяФонд Raspberry Pi только что анонсировал Raspberry Pi Zero: это, по сути, урезанный Raspberry Pi, с ценой, чтобы соответствовать: каждый стоит 5 долларов. Это не опечатка. Подробнее .

Эта замечательная тонкая итерация Raspberry Pi разделяет аппаратные атрибуты с Raspberry Pi A + Что вы можете сделать с новой Raspberry Pi A +?Любопытно, что этот новый Raspberry Pi не имеет дополнительного оборудования. На самом деле у него меньше портов. Чем занимается Raspberry Pi Foundation? Подробнее , в то же время принося доступные вычисления и проектирование любому, у кого около 5 долларов в кармане.

Если Raspberry Pi был революционным, он переносит эту революцию абсолютно на всех, кто этого хочет, в любую точку мира.

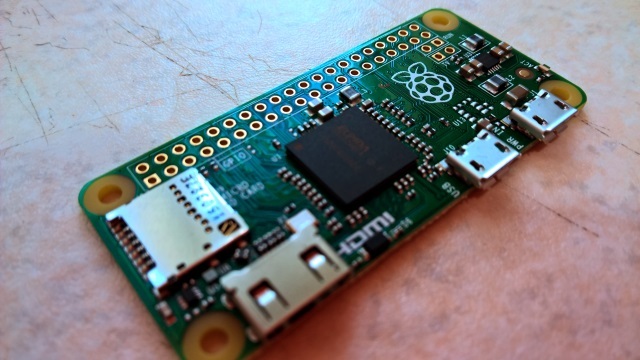

Что такое Raspberry Pi Zero?

Маловероятно, что у вас когда-либо были проблемы с размерами и без того компактного Raspberry Pi, но на тот случай, если вам понадобится сверхкомпактный мини-компьютер с очень маленький вес, удивительные ребята из Raspberry Pi Foundation и его партнеров по производству (PremierFarnell, RS Components и Egoman) сделали это снова с крошечным Pi Нуль.

Последняя итерация Raspberry Pi по сути представляет собой модель A +, но с удаленными портами, сжатыми в один порт Micro USB OTG (остается знакомый разъем питания Micro USB, порт справа на приведенной выше схеме питание ниже, чем в предыдущем ~ 160 мА), и порт Mini-HDMI (композитный видеосигнал RCA также доступен через GPIO, готовый к пайке дополнительного разъема) на). Аудио также отправляется через Mini-HDMI, но на GPIO есть ШИМ-соединение для аналогового аудиовыхода DIY.

В основе Pi Zero лежит SoC Broadcom BCM2835 с одноядерным процессором ARM1176JZF-S 1 ГГц, GPU Broadcom VideoCore IV @ 250 МГц (с поддержкой HD) и 512 МБ SDRAM.

Наконец, предусмотрен слот MicroSDHC для дисков с большим объемом памяти и надежным подключением к ошибкам, а GPIO - в первую очередь Raspberry Pi - не заселен, что означает, что вам нужно припаять свои контакты на Pi Нуль. Среди «отсутствующих» компонентов вы обнаружите, что нет видеовхода для камеры Raspberry Pi и камер NoIR.

О, и это всего лишь 5 долларов. Мы упоминали об этом?

Напоминая часть оперативной памяти ноутбука, единственный вариант, которым Pi Zero может быть немного меньше, - это если он был упакован без разъема USB или HDMI. Но это приведет к проблемам с разработкой проектов.

Что вы получаете в коробке?

Доступны различные комплекты, в зависимости от того, где вы получаете Pi Zero. После запуска компьютера поставки стали очень низкими, благодаря большому успеху запуска устройства. Тем не менее, различные сайты в настоящее время предлагают наборы для предварительного заказа.

Pimoroni.com перечислите пару комплектов. Во-первых, вы получите Pi Zero, мини HDMI адаптер и кабель micro-USB OTG, который можно подключить к USB-концентратору (предпочтительно с питанием), обеспечивая возможность подключения беспроводных ключей, клавиатуры, мыши, внешнего жесткого диска и любых других компонентов USB, которые вам необходимы соединение. Существует также ряд выводов GPIO (общего назначения ввода / вывода) для ручной пайки на плату.

Вы также найдете более скромный набор, например, поставляемый на обложке журнала MagPi, с адаптером Mini HDMI, кабелем USB OTG, контактными разъемами GPIO и многим другим.

Наборы вариантов также доступны, в зависимости от того, какого поставщика вы используете. Наряду с кабелем USB OTG и адаптером HDMI вы можете найти варианты, включая карты и адаптеры microSD, жестяную коробку или футляр, резиновые ножки и даже сетевые адаптеры.

Обратите внимание, что эти наборы увеличат базовую цену в зависимости от того, какой пакет вы выбрали. Таким образом, хотя Pi Zero сам по себе стоит всего 5 долларов (или 4 фунта в Великобритании), он может достичь 20 долларов или даже больше с кабелями, картой microSD и GPIO.

Сравнение размеров

При 65 мм × 30 мм × 5 мм (2,56 дюйма × 1,18 дюйма × 0,20 дюйма) Raspberry Pi Zero представляет собой чертовски маленький компьютер.

Менее половины размера традиционного Raspberry Pi, его еще более компактные размеры делают его идеальным для проекты, в которых требуется доска, которая может проскальзывать в небольшие щели, а также та, для которой вес рассмотрение. Например, Raspberry Pi 2 5 вещей, которые может сделать только Raspberry Pi 2Последнее издание компьютера размером с пинту просто потрясающее. На самом деле так здорово, что есть 5 вещей, которые можно делать только на Raspberry Pi 2. Подробнее весит 45 г (1,6 унции); Напротив, Pi Zero составляет всего 9 г (0,32 унции).

Начните с Raspberry Pi Zero

Теперь вы познакомились с Raspberry Pi Zero, пришло время настроить его, включить и запустить проект. Для начала вам необходимо установить операционную систему на карту microSD. Это можно сделать, вставив карту в компьютер, обычно с помощью адаптера (хотя некоторые планшеты и ноутбуки имеют встроенные слоты для карт MicroSD), и записать выбранный дистрибутив Raspberry Pi в карта.

В настоящее время лучшей ОС для Pi Zero является Распби Джесси 5 способов нового Raspbian Джесси делает Raspberry Pi еще проще в использованииПосле выхода Debian Jessie в июле сообщество Raspberry Pi получило новую версию Raspbian, основанную на «родительском» дистрибутиве. Подробнее . Эта бесплатная операционная система доступна из Страница загрузок Raspberry Pi и может быть установлен на любую модель Raspberry Pi на сегодняшний день. Обратите внимание, что доступны две версии: полное изображение рабочего стола и минимальное изображение. Последний поставляется без некоторых ожидаемых инструментов, но он быстрее загружается и занимает меньше места на SD-карте.

Написание операционной системы является простым, независимо от того, какую операционную систему вы используете.

Установка Raspbian с Windows

Пока Raspbian загружает (или после более медленных подключений), отправляйтесь в Sourceforge, чтобы загрузить вашу копию Win32 Disk Imager. Когда закончите, установите его.

После того, как вы загрузили и распаковали Raspbian, вставьте ваш отформатированный (используя Инструмент форматирования SD Association) карты microSD в устройство чтения карт вашего компьютера (или подходящий USB картридер). Запустите Win32 Disk Imager и убедитесь, что буква диска, соответствующая вашей карте microSD, выбрана в устройство.

Нажмите в поле «Файл изображения», чтобы найти распакованный Raspbian файл .IMG, выберите его, затем Напишите. Подождите, пока индикатор выполнения не закончится, и Win32 Disk Imager сообщит вам, что запись завершена, а затем безопасно извлеките карту из ПК. Теперь вы можете вставить его в выключенный Pi Zero, подключить кабель питания и загрузить. Наше полное руководство по использованию Win32 Disk Imager для установки Raspbian предоставляет еще больше информации Как установить операционную систему на Raspberry PiВот как установить ОС на Raspberry Pi и как клонировать идеальную настройку для быстрого аварийного восстановления. Подробнее .

Установка Raspian с Mac

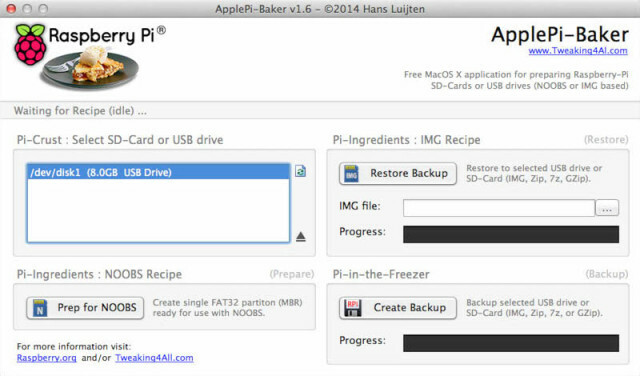

Apple Pi Baker обеспечивает аналогичный набор функций, как Win32 Disk Imager. После того, как ваша карта вставлена ​​и распознана, выберите ее из списка слева; затем выберите загруженный файл .IMG справа и нажмите Восстановление резервной копии.

Не забудьте извлечь карту, когда вы сделали, чтобы предотвратить повреждение данных.

Эй, NOOBS, прошей это!

Вместо того, чтобы устанавливать Raspbian таким образом, почему бы не взглянуть на NOOBS? Это программное обеспечение, которое можно скопировать прямо на отформатированную SD-карту, содержит несколько различных ОС (включая Raspbian), с которыми вы можете поэкспериментировать.

Из-за скромных возможностей подключения Pi Zero мы бы посоветовали полную автономную установку NOOB, которая означает, что каждая из операционных систем, предлагаемых с NOOBS, доступна для вашего Pi Zero без дополнительных загрузки. Если у вас полноразмерный Raspberry Pi, вы также можете использовать онлайн-установщик NOOBS для завершения установки, а затем вставить карту в Pi Zero.

Для достижения наилучших результатов Raspbian Jessie должна быть вашей предпочтительной ОС, по крайней мере, на первый взгляд. Как вы устанавливаете это зависит от вас!

Вы также можете быть заинтересованы в создании полное резервное копирование образа диска Легко клонируйте свою SD-карту для безотказной работы Raspberry PiНезависимо от того, есть ли у вас одна SD-карта или несколько, одна вещь, которая вам понадобится, - это возможность создавать резервные копии ваших карт, чтобы избежать проблем, возникающих при сбое загрузки Raspberry Pi. Подробнее чтобы сэкономить время с установкой и настройкой в ​​будущем.

Предустановленные SD-карты

У вас нет SD-карты для Raspberry Pi Zero? Вам не хватает кард-ридера, или у вас нет пропускной способности для загрузки копии Raspbian? Не беспокойтесь - вы можете приобрести карты microSD у Amazon с предустановленной NOOBS!

Подключение кабелей

Теперь, когда операционная система Pi Zero выполняет запись на SD-карту, самое время подключить кабели. Если вы хотите видеть вывод сигнала Pi Zero на мониторе, подключение кабеля адаптера HDMI должно быть вашим первым шагом (если у вас уже нет подходящего кабеля Mini-HDMI).

Планируете ли вы добавить USB-устройство? Вы можете добавить беспроводной ключ, так как Pi Zero не поставляется со встроенным Wi-Fi или Ethernet-портом. С добавленным ключом Wi-Fi вы сможете подключиться к Pi Zero, например, через SSH, хотя учтите, что для этого потребуются системные ресурсы, и если вы решите питание Pi Zero с батареями 3 батарейных блока Raspberry Pi для портативных проектовАккумулятор Raspberry Pi может превратить обычный Pi в портативный компьютер. Вам нужно одно из этих решений батареи, чтобы начать. Подробнее любая сетевая активность сократит срок службы батареи.

Получение Pi Zero Online

Если вы устанавливаете с NOOBS, вам нужно позаботиться о том, чтобы загрузить полный автономный установщик, а не более легкий вариант. Это обеспечит вам установку операционной системы, в отличие от меню, в котором вы можете выбрать ОС для загрузки.

Если вы выберете более легкую онлайн-установку с NOOBS, вам сначала необходимо убедиться, что Pi Zero подключен к Интернету. В отсутствие операционной системы, с помощью которой можно настроить беспроводную сеть, вам необходимо найти совместимый USB-адаптер Ethernet, который может быть совместим с micro USB, или же стандартный USB подключен к адаптеру.

Однако существуют и другие варианты. Одной из популярных альтернатив является подключение Плата mini Ethernet для GPIO Pi Zero, но это не простая задача для начинающих. Следует иметь в виду, что подключение кабеля Ethernet к Pi Zero практически гарантирует мгновенное подключение; Подключение беспроводного ключа может не выполняться.

Подключаемый адаптер USB 2.0 OTG Micro-B к 100 Мбит / с Fast Ethernet, совместимый с планшетами Windows, Raspberry Pi Zero и некоторыми устройствами Android (чипсет ASIX AX88772A).Подключаемый адаптер USB 2.0 OTG Micro-B к 100 Мбит / с Fast Ethernet, совместимый с планшетами Windows, Raspberry Pi Zero и некоторыми устройствами Android (чипсет ASIX AX88772A). Купить сейчас на Amazon $13.89

Одним из ярлыков, который вы можете использовать, является настройка Raspbian и вашего беспроводного USB-ключа на полноразмерный Raspberry Pi. С настройкой беспроводной карты - SSID обнаружен, ввод имени пользователя и пароля, а также установление соединения. Затем следует выключить Raspberry Pi, извлечь карту microSD и вставить ее в свой Pi. Нуль. Точно так же удалите USB-ключ Wi-Fi, подключите его к Pi Zero и загрузитесь. Если все прошло гладко, вы сэкономите время на загрузку, установку и настройку Raspbian для Pi Zero и сразу же подключите устройство к сети.

С Raspberry Pi Zero онлайн вы сможете устанавливать новые инструменты, просматривать веб-страницы, получить доступ к Pi Store 5 способов установить программное обеспечение на Raspberry PiЧтобы сделать что-нибудь с Raspberry Pi, вам нужно знать, как установить операционную систему и программное обеспечение для ее запуска. Если вы новичок в Linux, это может быть сложно. Подробнее и подключиться к другим устройствам в вашей сети.

Параметры мыши и клавиатуры

Как вы будете контролировать Pi Zero? Очевидный вариант может показаться с мышью и клавиатурой, но ограниченные параметры USB-подключения (если у вас не подключен USB-концентратор с питанием) могут поставить под угрозу.

Мини беспроводная клавиатура Rii 2.4G с сенсорной панелью и легким портативным беспроводным контроллером клавиатуры с USB-приемником для пульта дистанционного управления для Windows / Mac / Android / ПК / планшетов / TV / Xbox / PS3. X1-черный.Мини беспроводная клавиатура Rii 2.4G с сенсорной панелью и легким портативным беспроводным контроллером клавиатуры с USB-приемником для пульта дистанционного управления для Windows / Mac / Android / ПК / планшетов / TV / Xbox / PS3. X1-черный. Купить сейчас на Amazon $17.99

Хотя Bluetooth также является опцией (и доступны различные клавиатуры со встроенными сенсорными панелями), для первоначальной настройки все равно потребуется мышь USB, а также ключ Bluetooth. Kano Raspberry Pi kit Kano: «Сделай сам» компьютер для детей, чтобы писать код и учиться (обзор и конкурс)Может ли маленький ребенок построить компьютер и научиться кодировать на нем? Чтобы выяснить это, я проверил это на одном 3-летнем мальчике с небольшим опытом работы с компьютерами и его 9-летнем кузене, ... Подробнее поставляется с такой клавиатурой и тачпадом.

Однако доступны другие варианты ввода текста и управления вашим Raspberry Pi Zero с использованием SSH или VNC.

Вы должны подключить монитор или нет?

Первоначальный ответ любому, кто читает это, может, конечно, быть «ну, как еще я смогу контролировать Pi Zero?». Но вам не нужен монитор, подключенный к устройству, чтобы управлять им.

Хотя Pi Zero имеет разъем HDMI, вы можете обнаружить, что он не совместим с вашим телевизором. Не беспокойтесь слишком сильно - если ваш телевизор или монитор имеет VGA, можно использовать недорогой разъем HDMI-VGA, как мы ранее продемонстрировали 5 способов показать свой Raspberry Pi на мониторе или телевизореЕще в 1980-х и 1990-х годах домашние компьютеры не использовали специальные мониторы для отображения операционных систем, приложений и игр. В те дни все было намного проще. Вместо того, чтобы доплачивать за монитор, ... Подробнее .

Вы также можете удаленно подключиться к Raspberry Pi Zero с помощью настольного компьютера или ноутбука. Наиболее распространенный способ сделать это - и самый простой в настройке - это с SSH Настройка Raspberry Pi для использования без головы с SSHRaspberry Pi может принимать команды SSH при подключении к локальной сети (через Ethernet или Wi-Fi), что позволяет легко его настроить. Преимущества SSH выходят за рамки ежедневных проверок ... Подробнее , который дает вам доступ к командной строке.

Недостаточно? Вы можете наслаждаться удаленным рабочим столом на вашем Raspberry Pi с использованием VNC Как запустить удаленный рабочий стол на Raspberry Pi с VNCЧто, если вам нужен доступ к рабочему столу Raspberry Pi с вашего ПК или ноутбука, без необходимости подключения клавиатуры, мыши и монитора? Это где VNC приходит. Подробнее . Это можно улучшить, используя инструмент Xming для VNC по SSH, и Windows RDP (протокол удаленного рабочего стола) можно использовать, если вы установите xrdp на Raspberry Pi Zero. Но обратите внимание, что для обоих этих вариантов требуется подключение к сети Ethernet или Wi-Fi.

С этими решениями вам не понадобится монитор для вашего Raspberry Pi, поскольку вы сможете управлять им через окно приложения на вашем главном компьютере. Обратите внимание, что опции SSH и VNC также доступны для смартфонов и планшетов Android, и они идеально подходят для подключение Android к вашему Raspberry Pi 6 Android-приложений, которые должен использовать каждый владелец Raspberry PiСуществует целый ряд утилит Android, которые могут использовать владельцы Raspberry Pi для облегчения жизни, в том числе пара, разработанная по индивидуальному заказу. Подробнее .

Случай с нулевым пи

Когда ваш Raspberry Pi Zero подключен, загружен и установлен какой-то метод управления им, пришло время найти место для его безопасности. На печатной плате предусмотрено четыре монтажных отверстия, которые позволяют прикрутить Pi Zero к любому проекту, который вы иногда вы работаете, но вам может потребоваться более надежный и надежный дом для маленького компьютера.

Коллекция Amazon Raspberry Pi Zero доступна на Amazon, например, это компактное и доступное предложение:

В качестве альтернативы, вы можете положиться на LEGO или даже на 3D-печать, чтобы обеспечить себе безопасное место для Pi Zero. Хотя компьютер меньше, чем оригинальный Raspberry Pi, различные идеи для поделок Несколько сумасшедших идей для самодельных чехлов для Raspberry PiКак владелец Raspberry Pi, я потратил немного времени на поиски подходящего чехла для моего универсального миниатюрного компьютера. Какое-то время я остановился на популярном дизайне «punnet», который ... Подробнее все еще применяется к компактному младшему брату.

Добавление пинов в GPIO

Ваш Raspberry Pi Zero способен делать большинство вещей, которые может сделать полноразмерный Pi... в конце концов. Однако сразу после установки вы немного ограничены из-за отсутствия выводов GPIO.

Булавки либо поставляются в отдельном контейнере, либо, если вам посчастливилось получить Pi Zero на обложке журнала MagPi, их там нет вообще. В результате вам нужно будет заказать подходящий набор выводов не только для GPIO, но и для четырех выводов рядом с логотипом Raspberry Pi. Эти контакты для перемычки запуска / сброса, если они установлены, позволяют вам выключите Raspberry Pi безопасно Как добавить переключатель сброса на Raspberry PiИзвлечение и замена USB-кабеля питания приводит к чрезмерному износу Raspberry Pi, особенно самого порта питания. Система действительно нуждается в переключателе сброса, но, к сожалению, ни один из них не был включен. Подробнее со скриптом Python.

Если вы знаете, как паять, вам будет хорошо с этими новыми компонентами. В противном случае, потратить некоторое время на чтение наш учебник по пайке Узнайте, как паять, с помощью этих простых советов и проектовВас немного пугает мысль о раскаленном железе и расплавленном металле? Если вы хотите начать работать с электроникой, вам нужно научиться паять. Позвольте нам помочь. Подробнее . Имейте в виду, однако, что на самом деле вы не хотите, чтобы контакты подключались к GPIO. Например, вы можете предпочесть женский заголовок, как показано в этом видео.

Между тем, если вы не совсем уверены, нужен ли вам вообще GPIO, проверьте наш всесторонний взгляд на использование выводов и то, как вы можете это сделать. общаться с любым Raspberry Pi Начало работы с GPIO на Raspberry PiЕсли вы считаете, что Arduino был крутым, просто подождите, пока вы не получите в руки Raspberry Pi - эти вещи потрясающие. Помимо того, что они являются полностью функциональным компьютером, они также имеют ... Подробнее более напрямую, чем через USB.

Что значит Pi Zero для проектов

Вы, вероятно, не собираетесь покупать Pi Zero, чтобы использовать его как настольный компьютер Используйте Raspberry Pi как настольный ПКЕсть много удивительных вещей, которые вы можете сделать с Raspberry Pi, от запуска собственной космической программы до создания медиацентра. Хотя якобы предназначен как компактный компьютер, который может быть ... Подробнее . Скорее, этот компактный Raspberry Pi небольшого размера способен революционизировать проект, который вы уже создали, или проект, который вы собираетесь запустить. Для иллюстрации приведу пять популярных проектов Raspberry Pi с небольшим пересмотром для владельцев Raspberry Pi Zero.

С добавлением контактов GPIO проект FM-радио может стать еще более компактным. Подключение к сети не требуется, а компактная аккумуляторная батарея сделает размещение этого проекта еще проще (полезно, если вы находитесь на суше). управляемый репрессивным режимом 5 способов избежать цензуры и привлечь аудиторию с помощью технологийЦензура не позволяет вам делиться своим посланием со своей аудиторией. Технология может быть способом обойти это. Вот способы включить себя и получить свое сообщение. Подробнее ).

Хотя для этого проекта требуется сетевое подключение, компактные размеры Pi Zero расширяют возможности создания компактного и аккуратного проекта домашней автоматизации.

В этом проекте маленькому Pi Zero понадобится сетевое соединение для потоковой передачи. Однако меньшие размеры означают, что его можно легко перенести на другие комбинированные усилители практически любого размера.

Для этого не требуется подключение к сети, хотя для этого требуется Bluetooth. Как и FM-радио, полуразмерному Pi потребуется батарея, но, поскольку PiBeacon достаточно мал, чтобы скрыть его из виду.

Для многих святых Грааля использования Raspberry Pi, Pi Zero потребуется сетевое подключение и, как правило, USB-накопитель, что требует добавления USB-концентратора с питанием. Однако сам Pi Zero достаточно легкий, чтобы его можно было установить на задней панели телевизора - или даже, если вы особенно любите приключения, внутри!

Таким образом, с помощью Pi Zero можно улучшить все эти проекты, сэкономив пространство или вес.

Raspberry Pi Zero: обязательно для DIY

Проекты «Сделай сам» по вычислительной технике и робототехнике были сделаны в оригинальной версии Raspberry Pi. Заполнение Удивительно большая ниша, которую никто ранее не идентифицировал удовлетворительным образом, стала де-факто миникомпьютер, втискивающийся в места, ранее занятые старыми ПК и нетбуками, от которых отказались.

Raspberry Pi Zero продвигает этот успех на шаг вперед, сокращая его и предоставляя пользователю выбор аппаратных компонентов. По сути, Raspberry Pi A + на строгой диете, Raspberry Pi Zero стоимостью всего 5 долларов - это компьютер, который заинтересован в обучении детей работе с компьютерами и созданию проектов DIY должен владеть

Тот факт, что цена настолько низкая, что ее можно купить по цене чашки кофе - и (впервые в отрасли) установить на передней части Журнал - означает, что больше детей во всем мире могут получить к нему доступ и развить навыки, которые могут помочь оттолкнуть их жизнь от бедность.

Как вы будете использовать Pi Zero? Вы уже начали или завершили несколько проектов? Расскажите нам больше в комментариях.
